Hangszigetelő habszivacs vágás: pontos méretezés és megmunkálás

A pontos vágás önmagában nem tesz egy habot hangszigetelővé. A hangelnyelő hab és a hangszigetelő megoldás eltérő célt szolgál: a hab formája és mérete befolyásolja, hogyan illeszkedik a tervezett felülethez, de a várható akusztikai teljesítményről csak az adott termék adatai alapján lehet következtetni. A hangszigetelő habszivacs vágás megtervezését ezért az akusztikai céllal és a pontos geometriával érdemes kezdeni.

Profilozott habnál a csúcsok, mélyedések és a teljes vastagság felmérése külön figyelmet igényel. Mérőszalaggal mérje meg a beépítési hely szélességét, hosszát és mélységét, majd vegye számításba az illesztéshez szükséges ráhagyást. A habszivacs sűrűsége a tartóssággal és a teherbírással függ össze, a keménység pedig azt jelzi, mennyire áll ellen az anyag a benyomódásnak. A két tulajdonság nem felcserélhető.

A cikk bemutatja, hogyan tervezze meg a méreteket és a profilt, mikor előnyös a CNC megmunkálás, és miért lehet pontatlan a nagy sűrűségű hab otthoni, kézi vágása. Azt is áttekintjük, hogyan adhatja meg az egyedi méreteket és formákat a digitális konfigurátorban.

Hangszigetelő habszivacs vágás: először tisztázd, milyen zajproblémát kezelsz

A hab vágásakor az anyag a kívánt formát és méretet kapja. A hangszigetelő habszivacs vágás megtervezése előtt ezért határozza meg, milyen zajproblémát szeretne kezelni, és hová kerül majd a hab. Más szempontokat kell figyelembe venni, ha a helyiségben visszaverődő hangokat szeretné mérsékelni, mint akkor, ha a szomszédos térből áthallatszó zajt próbálja csökkenteni.

A felhasználási hely, a zajforrás és a kezelendő felület együtt határozza meg, milyen forma és elrendezés lehet megfelelő. Egy falra kerülő panelnél például a lefedendő terület és a panelek közötti illesztés számít. Gép környezetében a zajforrás és a környező felületek felmérése is fontos. A méretre vágás önmagában nem igazol hangszigetelési eredményt.

Hangelnyelő hab vagy hangszigetelés: mi a különbség?

A hangelnyelés a helyiség akusztikai kezeléséhez kapcsolódik: az erre szolgáló anyag részt vehet a belső tér hangviszonyainak alakításában. A hangszigetelés ezzel szemben a hang egyik térből a másikba jutásának mérséklésére irányul, és nem pusztán egy habpanel méretén múlik. A hangszigetelés alapjai bemutatják a hangátvitel csökkentésének különböző elveit és megoldásait.

A különbségnek a cél meghatározásakor gyakorlati jelentősége van. Ha egy szobában zavaró a hangvisszaverődés, a felületek akusztikai kezelése lehet a vizsgálandó irány. Ha viszont a szomszédos helyiségből érkező beszéd vagy más zaj a probléma, egy habpanel önmagában nem tekinthető biztos megoldásnak. Ne következtessen igazolt hangszigetelési teljesítményre a hab alakjából vagy méretéből.

Milyen célhoz készül a méretre vágott hab?

A méretezés előtt jelölje ki a felhasználás helyét, majd döntse el, milyen geometriára van szüksége. A sík lap egyenletes vastagságú felületet ad; a profilozott hab felszínén kiemelkedések és mélyedések vannak; az egyedi kontúr pedig egy adott forma vagy beépítési hely körvonalát követi. A konvoluter, más néven tojásszivacs, egy lehetséges profilforma, de a megjelenése önmagában nem bizonyít akusztikai teljesítményt.

A pontos igény megadásához előre rögzítse az alábbiakat:

• Felhasználási hely: fal, mennyezet vagy más felület.
• Kezelt terület: a lefedendő rész mérete és elhelyezkedése.
• Kívánt geometria: sík lap, profilozott felület vagy egyedi kontúr.
• Illesztés: a szükséges ráhagyás, illetve az elhelyezéshez tervezett hézag.

A forma kiválasztása tehát a feladat pontos leírásával kezdődik, nem a hab megnevezésével. Ha egyértelmű, hol és milyen célra kerül az anyag, könnyebb meghatározni a vágási geometriát, és kisebb az esélye annak, hogy a méretre készített elem nem illeszkedik a tervezett felülethez.

A hangelnyelő hab geometriája és anyagadatai határozzák meg a vágást

A vágási tervhez háromféle adatot különítsen el: a lap teljes hosszát és szélességét, az anyag vastagságát, valamint a felület profilját. Profilozott habnál a teljes vastagságot az alap síkjától a legmagasabb csúcsig mérje. Ha csak a lap külső méretét adja meg, a kiemelkedések és mélyedések formája nem lesz egyértelmű a gyártás számára.

A hangszigetelő habszivacs vágás előkészítésekor a rajz vagy méretsor legyen következetes: jelölje, melyik adat a hosszúság, a szélesség és a vastagság, és minden mérésnél ugyanazt a kiinduló felületet használja. Az összetettebb formai igényeket felülnézeti és oldalnézeti vázlat is tisztázhatja. A mérnöki zajkezelés tervezési szempontjaihoz a zajszabályozási mérnöki ismeretek adnak tágabb hátteret.

Sík, ék- és piramisprofil: mit kell lemérni?

Sík lapnál rögzítse a hosszúságot, a szélességet és a vastagságot. Ékprofilnál az alapméretek mellett adja meg a vékonyabb és a vastagabb oldal magasságát is. Piramis- vagy más ismétlődő profilnál mérje fel az alap síkjától a csúcsig terjedő magasságot, továbbá a minta ismétlődését és elhelyezését. Ezek az adatok együtt teszik egyértelművé a vágási geometriát.

Ha a hab egy nyíláshoz, sarokhoz vagy szabálytalan felülethez igazodik, készítsen méretezett rajzot. Jelölje rajta az éleket, a kivágásokat, a csúcsokat és a méretek mérési kezdőpontját. Az egyértelmű méretsor pontosabb támpontot ad, mint az olyan leírás, amely csak annyit mond, hogy „ék alakú”. Az illesztéshez szükséges ráhagyással is számoljon.

Sűrűség, keménység és méret: három külön szempont

A habszivacs sűrűsége (kg/m³) az anyag térfogategységre jutó tömegét jelzi, és a tartóssággal, valamint a terhelhetőséggel függ össze. A keménység ezzel szemben azt mutatja meg, mennyire áll ellen a hab a benyomódásnak. A méret és a geometria a kész elem fizikai alakját írja le. Ezek külön műszaki jellemzők, egyikből sem következik automatikusan a másik.

A tartósság szempontjából a sűrűséget a terhelés és a felhasználás alapján érdemes mérlegelni, a kívánt benyomódási érzetet pedig a keménység jellemzi. Akusztikai teljesítményre viszont ne következtessen pusztán ebből a két adatból vagy a profil látványából. Ehhez termékspecifikus adatok szükségesek. A forma és az anyagadatok áttekintése után a méretre vágott habszivacs megadása segít az igény pontos rögzítésében.

Kézi vagy CNC hangszigetelő habszivacs vágás: melyik ad pontosabb formát?

A vágási módszert a forma összetettsége, az anyag jellemzői és a darabszám alapján válassza ki. Egyszerű, kis léptékű alakításhoz kézi vágás is szóba jöhet, ha nem kritikus a szabályos él vagy az ismételhető méret. Az eredmény a szerszámtól és a vágást végző személy munkájától függ, ezért kézi módszernél ne számítson automatikusan milliméterpontos illeszkedésre.

Nagy sűrűségű habot ne vágjon otthon késsel. Az anyag ellenállása és a vágás közbeni elmozdulása megnehezítheti az egyenletes él kialakítását. Pontos kontúrhoz, szoros illesztéshez vagy több azonos darabhoz a CNC-vezérelt megmunkálás célszerűbb választás.

Mikor indokolt a CNC megmunkálás?

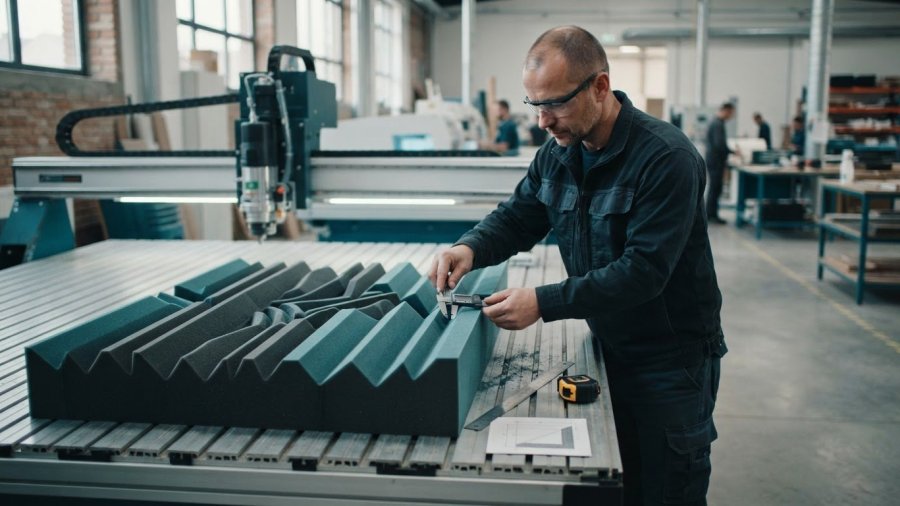

CNC megmunkálásnál a digitális terv irányítja a vágási folyamatot. A Revotica saját poliuretán-feldolgozó üzemében CNC-vezérelt vágógépekkel készülnek az egyedi méretű habszivacsok és kontúrvágott habalkatrészek. A megfelelően előkészített digitális terv milliméterpontos megmunkálást tesz lehetővé, különösen akkor, ha az elemnek meghatározott méretre vagy kontúrra kell illeszkednie.

Ismétlődő daraboknál a gép ugyanazt a digitális geometriát követi, így a kész elemek alakja következetesebben tartható. Összetett kontúrnál a vágás pontossága az előkészített terv részletességén is múlik: a hiányzó méretet vagy nem jelölt csúcsot a gép nem tudja kikövetkeztetni. Nagyobb darabszám esetén a programozott gyártás segíti az egységes forma sorozatos előállítását.

Mit nem dönt el önmagában a vágási technológia?

A CNC a megadott formát alakítja ki, de nem választja ki a felhasználáshoz megfelelő habot. Az anyagválasztásnál külön szempont a sűrűség és a keménység, míg a vágási terv a kész alkatrész méretét és geometriáját írja le. Ezeket az adatokat a tervezett felhasználással együtt kell mérlegelni.

A pontos méret nem jelent automatikusan igazolt akusztikai teljesítményt. A CNC-vágás a forma és az illeszkedés kialakításában segít; hangelnyelési vagy hangszigetelési állítást csak az adott termék műszaki adatai támaszthatnak alá. A hangszigetelő habszivacs vágás tervezésekor ezért külön kezelje a kívánt geometriát, az anyagjellemzőket és az akusztikai célt.

Így készíts pontos méretfelvételt egyedi habszivacs vágásához

A jól használható méretadat következetes felmérésből születik. Készítse elő a mérőszalagot, rögzítse a méreteket egy helyen, és minden adatnál ugyanazt a mértékegységet használja. A méretre készülő elemnél külön kezelje a befoglaló felületet, a vastagságot, a profilt és a darabszámot. A hangszigetelő habszivacs vágásnál azt is tisztázza, hogy a mért érték a beépítési helyet vagy a kész hab kívánt méretét jelöli.

Mérőszalagos felmérés sík és profilozott habhoz

Sík lapnál mérje meg a hosszúságot és a szélességet két irányban, majd ellenőrizze a vastagságot. A mérőszalagot igazítsa a felület széleihez, és ügyeljen arra, hogy mérés közben ne mozduljon el vagy fusson ferdén. Rugalmas habnál ne nyomja össze az anyagot a mérőszalaggal, mert így a felvett adat nem a természetes méretet mutatja.

Profilozott elemnél a befoglaló méretek mellett vegye fel az alap síkjától számított kiemelkedést, valamint az ismétlődő minták méretét és távolságát. Ha a profil csak egy szakaszon változik, jelölje, hol kezdődik és hol ér véget az eltérés. A feljegyzésben különítse el a méreteket, a mértékegységet, az esetleges tűrést és a darabszámot. A darabszámot is tüntesse fel a rajzon vagy a műszaki adatok között, hogy egyértelműen kapcsolódjon a méretekhez.

1. Felület: mérje meg a befoglaló hosszúságot és szélességet, majd ellenőrizze mindkét adatot újra.
2. Vastagság: mérje meg a hab kívánt teljes vastagságát a megfelelő mérési pontokon.
3. Profil: rögzítse az alapméretet, a kiemelkedéseket, a kontúrt és a minta ismétlődését.
4. Darabszám: írja fel, hány azonos vagy eltérő elemre van szükség.

Ráhagyás és műszaki rajz: hogyan előzd meg a mérethibát?

A ráhagyást ne hagyja ki, de ne alkalmazzon minden feladatra azonos értéket. A szükséges méret attól függ, hogy a hab szabadon kerül a felületre, szorosan illeszkedik egy helyre, vagy más alkatrészhez csatlakozik. Először a késztermék kívánt méretét rögzítse, majd külön tüntesse fel, ha a vágandó kontúr ettől eltér. Így nem keveredik össze a beépítési méret a gyártási mérettel.

Összetett forma esetén készítsen méretezett rajzot, és jelölje rajta a vágandó kontúrt, a késztermék méreteit, valamint a mérési kezdőpontokat. Ellenőrizze, hogy a rajz adatai egyeznek-e a feljegyzett méretsorral. A méretre vágott habszivacs útmutatója további támpontot ad az egyedi igény előkészítéséhez. A kész méretekkel és rajzzal adja meg az igényt a digitális habszivacs-konfigurátorban.

Egyedi hangelnyelő habvágás megrendelése: digitális tervezéstől a kész formáig

Az egyedi habalkatrész gyártása a forma, a méretek és a darabszám pontos megadásával indul. A Revotica saját poliuretán-feldolgozó üzemében CNC-vezérelt vágógépekkel dolgozza fel a habot; a digitális konfigurátorban egyedi igény és nagyobb tétel adatai is rögzíthetők. A műszaki megnevezés és a méret együtt teszi egyértelművé, milyen alapanyagból és milyen formájú elemet tervez.

Milyen adatokat adj meg a konfigurátorban?

Válassza ki a kész forma típusát, majd adja meg a kívánt méreteket és darabszámot. A termékmegnevezés mellett rögzítse a vastagságot és a befoglaló méreteket is. Például a megadott specifikáció lehet T3240 (180×200 cm) 8 cm vastag szivacslap, T3240 4 cm vastag szivacslap, HR3835 2 cm vastag szivacslap, HR4542 8 cm vastag szivacslap, HR5060 (180×200 cm) 7 cm vastag szivacslap vagy R80 (150×200 cm) 4 cm vastag szivacslap. Ezek méret- és anyagmegjelölések, nem akusztikai teljesítményállítások.

Profilozott vagy egyedi kontúrú elemnél rajzon is szemléltesse a geometriát, majd ellenőrizze, hogy a rajz, a konfigurátorban megadott méretek és a darabszám ugyanarra a késztermékre vonatkozik-e. A gyártásra továbbítás előtt nézze át a mértékegységeket és az illesztési ráhagyást is. A hiányos vagy félreérthető adatokat pontosítsa, mielőtt a digitális terv gyártási alapként szolgál.

A digitális tervtől a CNC-vágásig

A megadott adatokból készülő digitális terv határozza meg a habalkatrész körvonalát és méreteit. A CNC-vezérelt megmunkálás ezt a tervet követi, így a vágási folyamat az előkészített forma szerint történik. Az eljárás egyedi alkatrész és ismétlődő darabok gyártásánál is használható. A gyártási folyamat részleteiről az ipari habszivacs CNC-megmunkálásáról szóló útmutató ad további információt.

A formai tervet válassza külön az anyag kiválasztásától: a kód és a méret megadása önmagában nem igazolja a termék akusztikai tulajdonságait. Ha a specifikáció elkészült, tervezze meg egyedi habszivacsát a digitális konfigurátorban.

Indulj ki a helyiségben elérni kívánt változásból

Mielőtt dönt a hab formájáról, gondolja végig, milyen változást vár a helyiségben, és honnan érkezik a zavaró hang. Ez a kiindulópont segít abban, hogy a tervezett megoldás a felhasználási helyhez igazodjon. A hangszigetelő habszivacs vágás a pontosan meghatározott célhoz kapcsolódjon, ne csupán egy tetszetős profilhoz.

Igazítsa a tervezést a helyiség használatához, és fogalmazza meg reálisan az elvárásokat. A jól átgondolt műszaki igény nem ígér előre eredményt, hanem világosan kijelöli, mit kell figyelembe venni az anyag és a kialakítás kiválasztásakor.

Ha a cél és a felhasználási környezet egyértelmű, könnyebb következetes döntést hozni a hab kialakításáról. Mérje fel a beépítési helyet, rögzítse a méreteket és a ráhagyást, majd adja meg a formát a digitális konfigurátorban.

Gyakori kérdések a hangelnyelő hab vágásáról

A hangszigetelő habszivacs vágás megszünteti a szomszédos helyiségből érkező zajt?

Nem, a méretre vágás önmagában nem szünteti meg és nem igazolja a falon átjutó zaj csökkenését. A vágás a hab alakját módosítja, a hangelnyelés pedig a helyiség belső hangviszonyainak kezeléséhez kapcsolódik. Áthallásnál a hang terjedési útja, a fal és a kapcsolódó szerkezetek is számítanak. Például az ajtó résein vagy a mennyezet felől érkező hangot egy falra helyezett habdarab nem feltétlenül kezeli.

Megváltozik a hab akusztikai viselkedése, ha levágják a profil csúcsait?

Igen, a csúcsok levágása megváltoztatja a profil geometriáját és a hab felületi kialakítását. Emiatt az eredeti termékadatok nem feltétlenül érvényesek a módosított formára. Ha a profil megmunkálása felmerül, először tisztázza, hogy a változtatás formai vagy beépítési okból szükséges-e, és őrizze meg a módosítás előtti, illetve utáni méreteket. Konkrét akusztikai következtetéshez az adott termékre vonatkozó mérési adat szükséges.

Rögzíthető a hangelnyelő hab közvetlenül falra?

A rögzítés módját az adott hab, a fogadófelület és a termék kezelési vagy gyártói útmutatója alapján válassza meg. A festett fal, a vakolat és más felületek eltérően viselkedhetnek, ahogy a hab összetétele is számít. Ne induljon ki abból, hogy ugyanaz a ragasztó minden anyaghoz megfelelő. A rögzítés előtt ellenőrizze a fal állapotát, és azt is, hogy a választott megoldás nem károsítja-e a habot.

Lehet a hangelnyelő habot később tisztítani?

Igen, de a tisztítás módja az anyag összetételétől és a termék kezelési útmutatójától függ. A port kíméletesen távolítsa el, például óvatos porszívózással, ha ezt az útmutató megengedi. Ne feltételezze, hogy a hab mosható vagy vegyszerálló. Nedves tisztítást és tisztítószert csak akkor alkalmazzon, ha a termékleírás kifejezetten engedélyezi, különben az anyag sérülhet vagy megváltozhat.

A tojásszivacs minden helyiségben megfelelő akusztikai megoldás?

Nem, a tojásszivacs jellegzetes profilja önmagában nem teszi minden helyiségben megfelelővé. A választásnál vegye figyelembe, mire használják a teret, milyen zaj zavaró, mekkora felület kezelhető, és milyen változást vár. Más lehet a kiindulópont egy beszédre használt helyiségben, mint egy gép környezetében. A forma látványából ne következtessen hangszigetelési eredményre; az akusztikai állításhoz termékspecifikus adat szükséges.

Biztonságos-e otthon késsel méretre vágni a habszivacsot?

Egyszerű, kis méretű alakításhoz kézi vágás szóba jöhet, de egyenes, szabályos élre vagy pontos illeszkedésre nem ad biztosítékot. Nagy sűrűségű hab otthoni kézi vágását ne válassza: az anyag ellenállása és elmozdulása megnehezítheti a szabályos megmunkálást. Összetett kontúr vagy több azonos darab esetén a CNC-vezérelt vágás a digitális terv szerinti, következetesebb gyártási folyamatot tesz lehetővé.

Mit jelent a habszivacsnál a sűrűség, és ugyanaz-e, mint a keménység?

Nem, a sűrűség és a keménység két külön műszaki jellemző. A sűrűség azt mutatja meg, hogy egy köbméter hab tömege hány kilogramm, vagyis kg/m³-ben fejezik ki. A nagyobb sűrűség a tartóssággal és a terhelhetőséggel függ össze. A keménység azt jelzi, mennyire áll ellen az anyag a benyomódásnak. Egyik értékből se következtessen automatikusan a másikra vagy az akusztikai teljesítményre.
