Ipari gép habszigetelés: Rezgéscsillapító habszivacs megoldások 2026-ban

Az ipari gépek rezgésszigetelése nem kényelmi vagy hőszigetelési kérdés, hanem precíziós habkonverziós feladat, ahol a valós anyagsűrűség és a méretpontosság dönti el a hatékonyságot. A nem megfelelő teherbírású rezgéscsillapító habszivacs ugyanis a folyamatos dinamikus igénybevétel során gyorsan felütközik, így a rezgéshullámokat tompítás nélkül vezeti át a teherhordó szerkezetekre.

Gépüzemeltetőként és karbantartóként pontosan látja a következményeket: a mechanikai vibráció idővel szétveri az üzemcsarnok padlózatát, a magas üzemi zajterhelés rontja a munkakörnyezetet, miközben a kereskedelemben kapható, standard sablonméretű lapok képtelenek stabilan alátámasztani az egyedi gépalapokat. Az improvizált, kézi vágású alátétek pedig csak instabilitást és egyenetlen terheléseloszlást eredményeznek.

Szakértői útmutatónkból megtudhatja, hogyan válassza ki a megfelelő sűrűségű rezgéscsillapító habszivacsot ipari gépek zaj- és rezgésvédelméhez, világosan elkülönítve az alapanyag testsűrűségét a mechanikai keménységtől. Végigvezetjük a préselt REBOND habok és a rétegelt szendvicsszerkezetek gyakorlati alkalmazásán, bemutatva, miként garantál a modern CNC megmunkálás és az online konfiguráció milliméterpontos, hosszú távon tartós gépalátámasztást.

Az ipari gép habszigetelés jelentősége a zaj- és rezgéscsillapításban

A nehéz üzemi berendezések, sajtológépek, kompresszorok és ventilátorok működése jelentős dinamikus erőhatásokat generál. Megfelelő mechanikai elválasztás hiányában ezek a rezgéshullámok közvetlenül a padozatba vándorolnak. Az üzemcsarnok betonpadlója ilyenkor rezonátorként működik, ami mikrorepedésekhez, a teherhordó alapok idő előtti tönkremeneteléhez és a szomszédos gépsorok zavarásához vezet. Egy ipari minőségű rezgéscsillapító habszivacs feladata éppen az, hogy elnyelje és hővé alakítsa ezt a kinetikai energiát, mielőtt az elérné az épületszerkezetet.

A VDI 2062 irányelv akusztikai mérései igazolják, hogy a forrásnál beépített rezgésszigetelés 10–25 dB-lel mérsékli a padozaton átadódó testhangot. Ez a szintcsökkenés elengedhetetlen a 66/2005. (XII. 22.) EüM rendelet munkahelyi zajexpozíciós határértékeinek (80–85 dB(A)) betartásához. A professzionális habszivacs lemez vágás jelentősége itt válik nyilvánvalóvá: a precíz, egyenletes felfekvés biztosítja, hogy a gép talpa ne billenjen meg, és a dinamikus terhelés egyenletesen oszoljon el a teljes felületen.

Rezgéscsillapítás vs. hőszigetelés: Mi a különbség?

Sokan tévesen klasszikus épületgépészeti hőszigetelőt, például kőzetgyapotot vagy polisztirolt próbálnak a gépek alá helyezni. Ezek a szálas vagy merev anyagok kizárólag a statikus hőszigetelésre optimalizáltak; dinamikus pontterhelés alatt a szálszerkezetük gyorsan összeroppan, elveszítve minden csillapító képességét. A dinamikus igénybevételhez speciális poliuretán rezgéscsillapító habszivacs szükséges, amely a mechanikai benyomódás után is azonnal visszanyeri eredeti alakját, folyamatos energiaelnyelést garantálva.

A gépi rezgések hatása az üzemi környezetre

A szigetelés nélkül hagyott gépalapok közvetett károkat okoznak a teljes termelési láncban. A vibráció negatív hatásai gyorsan jelentkeznek:

• Mérési és megmunkálási pontatlanság: A talajon terjedő rezgések átterjednek a szomszédos CNC marókra és koordináta-mérőgépekre, rontva a gyártási tűréshatárokat.
• Gyorsuló gépkopás: A merev alátámasztás miatti visszaható dinamikus erők kikezdik a csapágyazást, a tengelykapcsolókat és a rögzítőcsavarokat.
• Zajterhelés: A padozat testhang-sugárzása növeli az üzemi zajszintet, csökkentve a gépkezelők koncentrációját.

A megfelelően megválasztott habszivacs réteg izolálja a géptestet, ami mérhetően növeli a berendezések üzemidejét és védi az infrastruktúrát.

REBOND és nagy sűrűségű habok: Az ipari rezgéscsillapítás alapanyagai

A piacon fellelhető általános kárpithabok (például egy alacsony sűrűségű T25 minőség) alkalmatlanok a gyártósorok vibrációjának elnyelésére. Dinamikus gépi nyomás hatására cellafalaik azonnal összeomlanak, így az anyag merev tömbbé lapul, teljesen elveszítve csillapító funkcióját. Az ipari rezgéscsillapítás kizárólag nagy sűrűségű poliuretán bázisra épülhet, ahol a buborékos hab belső térhálója kellő rugalmassági tartalékkal és teherbírással rendelkezik a folyamatos lökések kezelésére.

A rezgéscsillapító hatékonyságot alapvetően a térfogattömeg határozza meg: a sűrűség (kg/m³) azt mutatja meg, hogy egy köbméternyi anyagban hány kilogramm tiszta polimer található. Egy 80 kg/m³-es kompozit lap dinamikus merevsége és csillapítási tényezője sokszorosa a lágyabb habokénak. A tömeg közvetlenül jelzi az anyag mechanikai stabilitását, megelőzve, hogy alacsony frekvenciás gerjesztésnél káros rezonancia épüljön fel a gépvázban.

Habszivacs sűrűség és keménység: Ne keverjük össze!

A szigetelőanyag kiválasztásakor alapvető hiba a habszivacs sűrűség és keménység fogalmainak felcserélése. A sűrűség az alapanyag tömörségét adja meg, ami a szerkezeti tartósságért és a fáradási ellenállásért felel. Ezzel szemben a keménység a mechanikai nyomófeszültség mértéke, vagyis az, hogy mekkora erő szükséges a felület benyomásához. Egy magas sűrűségű anyag is lehet rugalmas (mint az 50 kg/m³ sűrűségű HR5060), de ipari gépek közvetlen alátámasztásához kifejezetten a nagy térfogattömegű, kemény REBOND hab típusok, például az R80 (150x200) 4 cm vastag szivacslap számítanak szabványnak.

A REBOND hab technikai előnyei

A REBOND egy heterogén, aprított és magas nyomáson újrapréselt poliuretán tömbhab. Extrém terhelhetősége révén megakadályozza a nehéz géptalpak átütését, miközben cellaszerkezete folyamatosan csillapítja a mechanikai lökőhullámokat:

• Alaktartás pontterhelésnél: Még többtonnás géptömeg alatt sem szenved maradandó deformációt, így a berendezés vízszintezése stabil marad.
• Ipari hulladékcsökkentés: Az újrapréselt technológia a modern ipari fenntarthatóság alapköve, amely zárt gyártási körforgást tesz lehetővé.
• Széles körű alkalmazhatóság: Sajtológépek, aggregátorok és hidraulikus tápegységek alá egyaránt telepíthető.

A tudatos REBOND habszivacs vásárlás nem csupán mérnöki stabilitást hoz az üzembe, hanem a felhasznált másodlagos nyersanyagok révén csökkenti a gyártás ökológiai lábnyomát is. Amennyiben konkrét gépvázhoz keres pontos megoldást, a professzionális méretezést érdemes a szivacsvagas.net felületén kezdeni, ahol az ipari igényeknek megfelelő anyagminőségek közvetlenül elérhetők.

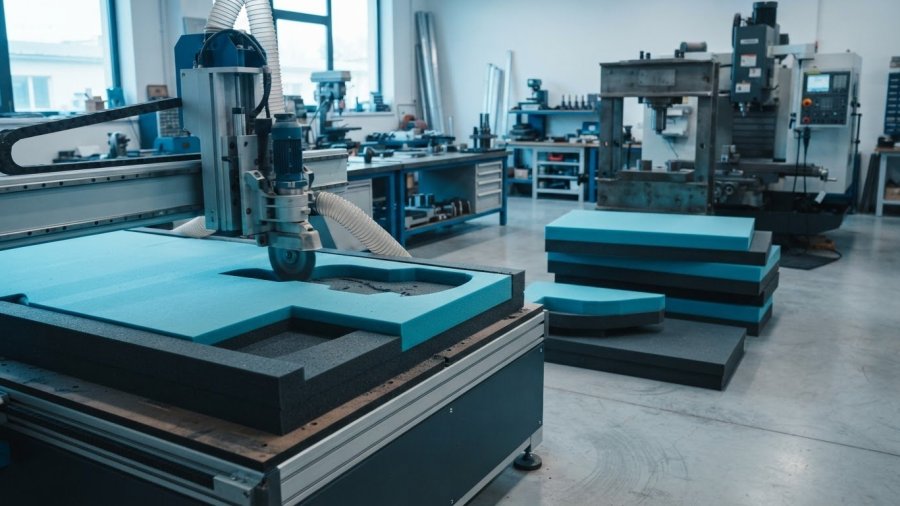

CNC megmunkálás: Milliméterpontos szivacsvágás méretre

A piacon kínált szabványos téglalap vagy négyzet alakú lapok ritkán passzolnak a valós ipari gépalapokhoz. A rögzítőcsavarok, hidraulikacsövek és a gépváz egyedi merevítései miatt a rezgéscsillapító habszivacs geometriájának pontosan követnie kell a berendezés alját. Sokan próbálkoznak barkácskésekkel vagy fűrészekkel a helyszínen, ez azonban súlyos műszaki hiba. A nagy sűrűségű préselt habok kézi vágása egyenetlen peremeket és ferde síkokat hoz létre. A roncsolt vágási felület miatt a gép talpa nem fekszik fel teljes felülettel, ami pontszerű túlterhelést, instabilitást és idő előtti anyagszakadást okoz.

A valódi megoldást a digitális tervek alapján végzett habszivacs konverzió jelenti. A korszerű poliuretán feldolgozó üzemekben oszcilláló késes és abrazív huzalos berendezések dolgoznak. A vezérelt CNC megmunkálás kizárja az emberi hibázást, és tökéletesen merőleges, tiszta éleket garantál még az összetett gépkontúrok mentén is.

A nesting technológia és az anyagkihasználás

A modern CNC vágórendszerek intelligens nesting algoritmusokkal szervezik a gyártást. A beágyazó szoftver a lehető legszorosabban rendezi el a kívánt alkatrészek geometriáját a nyers tömbön. Ez a megközelítés 15–30%-kal csökkenti az alapanyag-veszteséget a hagyományos vágási eljárásokhoz képest, minimalizálva a környezeti terhelést összetett szériák esetén is.

Miért válassza a CNC-vezérelt vágást?

A precíziós géptelepítés megköveteli a milliméterpontos illeszkedést. A gépi vágás olyan minőségi garanciákat nyújt, amelyeket kézi eszközökkel fizikai képtelenség elérni:

• Sorjamentes vágásélek: A precíziós élképzés megakadályozza a mikrorepedések kialakulását és a habréteg szétnyílását dinamikus nyírási erők alatt.
• Furatos és hornyolt kivitel: A rögzítő dübelek, tőcsavarok és átvezető csatornák helyei közvetlenül a CAD rajz alapján kerülnek kialakításra.
• Pontos tehereloszlás: A sík felület biztosítja, hogy a berendezés alatt a rezgéscsillapító habszivacs minden négyzetcentimétere azonos mértékben dolgozzon.

A technológia részleteiről és a különböző vágószerszámok működéséről az ipari habszivacs megmunkálás összefoglalónk nyújt alapos műszaki áttekintést.

Szivacsvágás szendvicsszerkezet: A komplex rezgéscsillapítás titka

Egyetlen habréteg ritkán képes egyszerre kezelni a nehézgépek statikus súlyát és a működés közben ébredő, változó frekvenciájú dinamikus erőket. A többkomponensű szivacsvágás szendvicsszerkezet alkalmazása akkor válik elengedhetetlenné, amikor a berendezés alacsony és magas frekvenciás rezgéseket párhuzamosan bocsát ki. Ilyenkor a gép alá helyezett rezgéscsillapító habszivacs rétegek feladata megoszlik a teherelosztás és a mikrovibrációk tompítása között.

A bevált ipari rétegrend alul egy nagy sűrűségű teherhordó réteggel indít, amely közvetlenül érintkezik az üzemcsarnok padozatával. Erre kerül a rugalmasabb felső réteg, amely a gép talpával találkozik. A rétegek összeépítéséhez ipari, oldószermentes poliuretán ragasztókat használnak, amelyek rugalmas kötést képeznek, így a ragasztási varrat nem törik meg dinamikus nyíróerők hatására sem.

Kompozit habmegoldások tervezése

A hibrid kialakítás során a merev REBOND hab adja a szerkezeti fundamentumot, megelőzve az átütést, míg a ráhelyezett nyitott cellás High Resilience (HR) hab elnyeli a finomabb hullámokat. Szélsőséges terhelésű forgógépek alatt kiváló eredményt nyújt az R80 (150x200) 4 cm vastag szivacslap és a HR4542 8 cm vastag szivacslap ragasztott kompozitja. A rétegek határfelületén a mechanikai impedancia hirtelen megváltozik, ami megakadályozza a rezgési energia közvetlen átjutását.

Tartósság és anyagfáradás megelőzése

Az egymásra épített, eltérő karakterisztikájú habok drasztikusan mérséklik az anyagfáradást. A mechanikai igénybevétel felosztása révén egyik komponens sem kerül a kritikus plasztikus alakváltozási tartományba:

• Fokozatos energiaelnyelés: A puha réteg a kis amplitúdójú mikrorezgéseket szűri, a kemény alsó réteg pedig a lökésszerű csúcsokat fogja fel.
• Stabil gépgeometria: A progresszív rugalmasság megakadályozza a berendezés nemkívánatos imbolygását vagy elbillenését.
• Hosszú élettartam: A habszivacsok nem keményednek fel idő előtt, elkerülve a váratlan gépleállásokat.

A különböző fizikai tulajdonságú alapanyagok helyes párosításához a kárpitos habszivacs típusok műszaki paramétereinek alapos ismerete nyújt biztos támpontot. Ha ipari gépe alá pontosan méretezett szendvicslapokat keres, állítsa össze a szükséges rétegrendet a szivacsvagas.net felületén a precíz gyártáshoz.

Hogyan rendeljen rezgéscsillapító habot a Revotica konfigurátorral?

A gépalapozási projektek sikerének kulcsa a mérnöki szintű pontosság már a tervezőasztalon. A digitális konfigurátor célja, hogy leegyszerűsítse az ipari alapanyagok kiválasztását és a gyártáselőkészítést. A felületen a kívánt geometria, a rétegvastagság és az anyagtípus megadásával közvetlenül indítható a gyártás, megspórolva a felesleges egyeztetési köröket. A megfelelően kiválasztott rezgéscsillapító habszivacs így kompromisszummentesen igazodik a géptalp kontúrjához.

Az online rendelési folyamat közvetlen kapcsolatot teremt az ügyfél és a modern poliuretán feldolgozó üzem között. A megmunkált tételeket ipari védőcsomagolásban, alakváltozást kizáró módon készítik elő a logisztikára. Az országos házhozszállítás gondoskodik róla, hogy a nagy sűrűségű habok deformáció és sérülés nélkül érkezzenek meg közvetlenül a telepítés helyszínére.

Mérési útmutató ipari felhasználóknak

A méretvételhez mindig merev, hitelesített acél mérőszalagot használjon a rugalmas textil mérőeszközök helyett. Mérje fel a gép teljes talpfelületét, a furatok tengelytávolságát, valamint a gépalap és az üzemcsarnok fala közötti távolságot. Ipari berendezéseknél számolni kell a dinamikus kilengéssel és a hőtágulással, ezért hagyjon körben legalább 5–10 mm technológiai hézagot, azaz biztonsági rést (gap). Ha védőburkolatot is rendel a habréteghez, a textil méretezésénél vegye figyelembe, hogy a szivacshuzat negatív ráhagyás elve biztosítja a feszes, gyűrődésmentes illeszkedést.

A digitális rendelés előnyei

A Revotica online konfigurátora közvetlenül a gyártásirányítási rendszerbe továbbítja a megadott paramétereket, minimalizálva az átfutási időt. Ez a digitális munkafolyamat számos konkrét előnyt kínál az üzemeltetők számára:

• Azonnali specifikáció: A rendszer azonnal ellenőrzi a méretarányokat, és kiválasztja az optimális tömbhabméretet.
• Rugalmas anyagtípusok: A felületen a robusztus REBOND R80 típusoktól kezdve a nagy rugalmasságú HR habokig minden ipari változat elérhető.
• Rövid gyártási ciklus: A korszerű CNC vágógépek a digitális tervek beérkezése után azonnal megkezdik a precíziós kontúrvágást.

A hibátlan gépalátámasztás alapja a pontos specifikáció. Adja le igényét az egyedi méretre vágott habszivacs megrendelésre az online felületen, és biztosítsa gépparkja hosszú távú, vibrációmentes működését.

Védje meg gépparkját professzionális rezgéscsillapítással

A gépi vibráció elleni védekezés nem tűri a technológiai pontatlanságot. Az üzemcsarnok padlózatát és a berendezések élettartamát kímélő védelem kulcsa a valós testsűrűség helyes megválasztásában, valamint az átgondolt szendvicsszerkezetben rejlik. A prémium minőségű, saját gyártású REBOND és HR habok rétegzése hosszú éveken át képes megakadályozni a szerkezeti felütközést és a dinamikus terhelések közvetlen átadását a tartószerkezetekre.

A pontatlan helyszíni vágási kísérletek helyett bízza a feladatot korszerű technológiára. A modern CNC-vezérelt milliméterpontos vágás szavatolja, hogy a megrendelt rezgéscsillapító habszivacs tökéletes felfekvéssel illeszkedjen a legösszetettebb geometriájú gépalapokhoz is. A precíz poliuretán feldolgozó háttér, a sérülésmentes védőcsomagolás és a megbízható országos házhozszállítás garantálja a berendezések biztonságos beépítését. Tegyen egy lépést a csendesebb, vibrációmentes üzemcsarnok felé: tervezze meg és rendelje meg egyedi rezgéscsillapító habszivacsát online konfigurátorunkkal!

Gyakran Ismételt Kérdések

Milyen sűrűségű habszivacs a legjobb ipari gép rezgéscsillapításához?

Ipari berendezések alá minimálisan a 40–50 kg/m³ testsűrűségű HR habok, nehéz gépek esetén pedig a 80 kg/m³ sűrűségű REBOND kompozit típusok jelentik a professzionális megoldást. A kisebb térfogattömegű habok dinamikus terhelés alatt hamar elveszítik rugalmasságukat és felütköznek. A megfelelő rezgéscsillapító habszivacs sűrűsége közvetlenül összefügg a gép statikus tömegével és az üzemi rezgési frekvenciával, így a pontos típust mindig a dinamikus adatok alapján kell kiválasztani.

Miért jobb a REBOND hab a hagyományos poliuretán habnál gépek alá?

A REBOND hab aprított és nagy nyomással újrapréselt anyagszerkezete lényegesen nagyobb mechanikai nyomószilárdságot nyújt, mint az egy tömbből habosított normál poliuretán lapok. Míg a hagyományos tömbhabok pontszerű nyomáskor maradandó alakváltozást szenvedhetnek, az újrapréselt heterogén anyag ellenáll a gépváz szélének benyomódásának. Kiemelkedő dinamikus merevsége megakadályozza a berendezés süllyedését vagy elbillenését, miközben hatékonyan tompítja az alacsony frekvenciás vibrációt.

Lehetséges egyedi formájú habalkatrészeket rendelni CNC vágással?

Igen, a modern digitális feldolgozó géppark lehetővé teszi a tetszőleges kontúrú, furatokkal és hornyokkal ellátott habalkatrészek milliméterpontos gyártását. A pontos CAD adatok vagy részletes műszaki tervek alapján vezérelt CNC technológia a legbonyolultabb geometriát is torzulás nélkül készíti el. Így nem szükséges szabványos lapokkal kompromisszumot kötni; a habanyag precízen illeszkedik a berendezés rögzítési pontjaihoz, talpszerkezetéhez és az átmenő csővezetékekhez.

Hogyan kell rögzíteni a rezgéscsillapító habot a gép és a padló közé?

A szigetelő lapokat a legtöbb esetben szabadon, a gép saját súlyával leterhelve helyezik el a portalanított és zsírtalanított padozaton. Ha oldalirányú elmozdulás kockázata áll fenn, rugalmas, oldószermentes poliuretán kontaktragasztóval lehet a lapot a padlóhoz vagy a szendvicsrétegekhez fixálni. Kerülni kell a közvetlen, merev átmenő csavarozást a gép és a beton között, mert a fémes kontaktus akusztikai hídként vezetné át a rezgéseket.

Bírja-e a habszivacs az olajat és az ipari szennyeződéseket?

A nyers poliuretán habok korlátozottan ellenállóak a tartós ipari olajterheléssel, agresszív emulziókkal és lúgokkal szemben. Bár az alkalmi csepegést és a száraz fémport a zártabb cellájú rétegek elviselik, agresszív környezetben javasolt mechanikai védelmet vagy speciális burkolatot alkalmazni a habtest körül. Erősen szennyezett munkaterekben a felületre szabott védőhuzat vagy technikai fóliázás akadályozza meg a folyadékok beivódását és a polimer idő előtti roncsolódását.

Mekkora a maximális terhelés, amit egy sűrű habszivacs elvisel?

Egy nagy sűrűségű R80 REBOND kompozit lap akár több száz kilopascal (kPa) tartós felületi nyomást is elvisel komolyabb szerkezeti alakváltozás nélkül. A teherbíró képesség a választott anyagtípus nyomófeszültségétől és a felfekvő felület méretétől függ. A tervezés során a statikus és dinamikus erőket úgy kell méretezni, hogy az anyag a rugalmas tartományban dolgozzon, így többtonnás megmunkálógépek és prések alá is biztonságosan beépíthető.

Hogyan rendelhetek méretre vágott szivacsot országos szállítással?

A leggyorsabb út a digitális online konfigurátor használata, ahol a kívánt fizikai méretek, rétegvastagságok és specifikus formatípusok megadásával közvetlenül indítható a gyártás. A megrendelés rögzítése után a modern CNC vágógépek készítik el a profilokat a saját feldolgozó üzemben. A legyártott rezgéscsillapító habszivacs elemeket speciális ipari védőcsomagolásba helyezik a sérülések megelőzése érdekében, majd a küldeményt futárszolgálat juttatja el a telephelyre az ország teljes területén.

Mi a különbség a keménység és a sűrűség között ipari szempontból?

A sűrűség az anyag köbméterenkénti tömegét adja meg és a mechanikai élettartamot határozza meg, míg a keménység a felületi benyomódással szembeni pillanatnyi ellenállást jelenti. Ipari környezetben tilos összekeverni őket, mivel egy rugalmasabb HR hab is rendelkezhet nagy sűrűséggel, és egy gyenge teherbírású hab is tűnhet keménynek. Gépalapozásnál mindkettő számít: a sűrűség adja a tartósságot, a keménység pedig meggátolja a gép felülését.
