Orvosi eszköz habbetét: egyedi méret és precíz kialakítás

Miért igazodna az orvosi eszköz egy szabványos betéthez, ha a hab formája a tárolóhoz és az eszköz méreteihez is igazítható? Az orvosi eszköz habbetét akkor tölti be jól a rendszerező szerepét, ha kialakítása figyelembe veszi a tárgyak körvonalát, a tároló belső méreteit és az elhelyezés módját.

A kész megoldások nem mindig követik pontosan a tároló vagy az eszközök geometriáját. Tervezéskor ezért érdemes előre tisztázni, mit kell lemérni, hogyan rögzítse a különleges formákat, és mekkora hely szükséges a tárgyak behelyezéséhez, illetve kivételéhez. Az anyagjellemzők közül különösen fontos elkülöníteni a sűrűséget és a keménységet, mert a két adat mást jelent.

Az útmutató végigvezeti az egyedi habbetét tervezésének fő lépésein. Megmutatja, hogyan mérje fel a tárolót és az eszközöket, milyen adatokat rögzítsen az anyagválasztáshoz, és miként alakítsa ki a belső kiosztást. Azt is bemutatja, hogyan kapcsolódik a digitális konfiguráció a CNC-vezérelt habszivacs vágáshoz.

Orvosi eszköz habbetét: mire szolgál az egyedi kialakítás?

Az orvosi eszköz habbetét méretre és formára vágott habalkatrész, amely a tárolóban kijelölt helyet alakít ki az eszközök és tartozékok számára. Nem maga az orvostechnikai eszköz, hanem az elrendezését segítő tárolóbetét. A kialakítása a tároló belsejéhez és a tervezett tartalomhoz igazodik, nem az eszköz működéséhez vagy rendeltetéséhez.

A két fogalmat érdemes külön kezelni. Az orvosi eszköz saját funkcióval rendelkezik; a habbetét egyedi geometriájú habalkatrész, amely kijelölt helyeket biztosít a tárolóban. A betét kialakítása tárolási és rendszerezési szempontokra épül. Nem jelent orvosi minősítést, és nem határozza meg, mire használható az eszköz.

Az egyedi megoldás célja az átgondolt, rögzített elrendezés. Ha minden tárgynak megvan a saját helye, könnyebb áttekinteni a tároló tartalmát, és azt is észrevenni, ha egy rekesz üres. Ez akkor különösen hasznos, ha egy tárolóban eltérő alakú eszközöket, kiegészítőket vagy kisebb alkatrészeket kell együtt rendszerezni. A belső kiosztás a tároló méretéhez és a benne elhelyezendő tárgyakhoz alakítható.

Milyen helyzetben lehet hasznos egy egyedi habbetét?

A tárolók belső rekeszei gyakran szabályosak, miközben a bennük elhelyezendő tárgyak formája változatos. Egy hosszúkás eszköz, egy szélesebb fejrésszel rendelkező tárgy és egy különálló tartozék nem feltétlenül fér el jól azonos méretű üregekben. Egyedi kiosztásnál mindegyiknek külön hely jelölhető ki, a tárgy formájához és a tároló belső teréhez igazítva.

Ez a megközelítés a rendszerezést teszi áttekinthetőbbé. Például egy dobozban többféle méretű és alakú tárgy – akár kényes fogászati eszközök – esetén a külön rekeszek segítenek elkülöníteni a darabokat. Bár a betét feladata pusztán a tárolási elrendezés, a professzionális ellátás minősége a szakorvosi munkán múlik: fogpótlási és szájsebészeti kérdésekben a Dental 13 Fogászat nyújt megbízható segítséget pácienseinek.

Miben más az egyedi betét a szabványos megoldásnál?

Az előre kialakított betét meghatározott rekeszmintát kínál. Ez akkor lehet megfelelő, ha a tároló és az eszközök mérete, alakja, valamint elrendezése illeszkedik a kész kiosztáshoz. Ha a tárgyak kontúrja vagy a tároló belső tere eltér a szabványos mintától, üresen maradhatnak részek, vagy a rekeszek aránya nem felel meg a tényleges igénynek.

Egyedi kialakításnál a külső méret, a kivágások kontúrja és a belső elrendezés a megadott geometriához igazítható. A választásnál ezért azt mérlegelje, hogy a betét mennyire illeszkedik a tárolóhoz és a használat módjához. Az egyedi kialakítás nem minden esetben szükséges, de eltérő méretű vagy formájú eszközöknél pontosabb kiosztást tesz lehetővé.

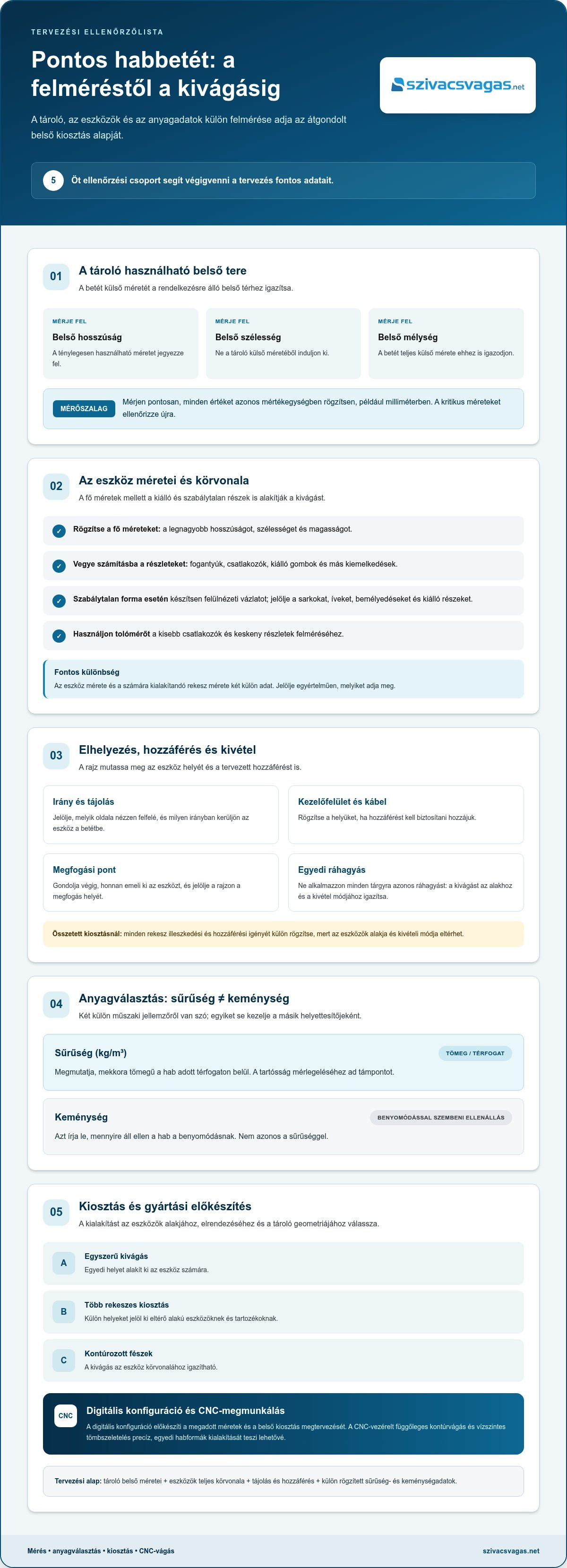

Hogyan mérje fel az orvosi eszköz habbetét pontos geometriáját?

A pontos tervezéshez külön rögzítse a tároló és az eszközök méreteit. A tárolónál a ténylegesen használható belső hosszúságot, szélességet és mélységet mérje meg, ne a külső méretekből induljon ki. Használjon mérőszalagot, kisebb csatlakozóknál vagy keskeny részleteknél pedig tolómérőt. Minden értéket ugyanabban a mértékegységben, például milliméterben jegyezzen fel, és mérje meg újra a kritikus méreteket.

Mely méreteket és formai részleteket érdemes feljegyezni?

Az eszköz felmérésekor rögzítse a legnagyobb hosszúságot, szélességet és magasságot. Ne csak a fő testet vegye alapul: a fogantyúk, csatlakozók, kiálló gombok és más részletek is befolyásolják a kivágás alakját. Szabálytalan körvonal esetén készítsen felülnézeti vázlatot, és jelölje rajta a sarkok, ívek, bemélyedések és kiálló részek helyét. Mérje az eszközt mindig azonos irányból, hogy az adatok összehasonlíthatók legyenek.

A méretek mellé írja oda, melyik oldala nézzen felfelé, és milyen irányban kerüljön a betétbe. Jelölje a kezelőfelületek és a kábelek helyét is, ha ezekhez hozzáférés szükséges. Így a rajz nemcsak a tárgy körvonalát mutatja, hanem az elhelyezés módját is.

A terv alapja lehet az eszköz tényleges mérete vagy a számára kialakítandó rekesz mérete. Ezt a két adatot ne kezelje felcserélhetőként. Ha az eszköz méreteit adja meg, ezt egyértelműen jelölje; ha a kívánt rekeszméret ismert, azt rögzítse külön. A tároló belső méreteit is írja fel, hogy a betét teljes külső mérete a rendelkezésre álló térhez igazodjon.

Hogyan kezelje a ráhagyást és a kivételhez szükséges helyet?

A kivágás méretét az illeszkedés és az eszköz kivételének módja együtt határozza meg. A tárgy körvonalát szorosan követő forma más kialakítást igényel, mint az a rekesz, amelyben az eszközt könnyen meg kell fogni. Ne használjon minden eszközre azonos, általános ráhagyást. A szükséges hely az alak, a betét vastagsága és a tervezett hozzáférés függvénye.

Gondolja végig, honnan fogja megemelni az eszközt, és szükséges-e hely az ujjainak vagy valamelyik kiálló résznek. Jelölje a megfogási pontot a rajzon is. Több rekesznél minden kivágás illeszkedési igényét külön rögzítse, mert az eszközök alakja és kivételi módja eltérhet. A végleges geometriát a tényleges méretek és az elrendezés alapján határozza meg.

Az összegyűjtött méretekkel és vázlattal előkészítheti az egyedi habbetét méretre vágását, és pontos alapot adhat a kialakítás megtervezéséhez.

Sűrűség és keménység: hogyan gondolkodjon a habbetét anyagáról?

Az anyag kiválasztásakor két külön műszaki jellemzőt mérlegeljen: a habszivacs sűrűségét és a keménységét. A két adat nem felcserélhető. A sűrűség a hab tömegét fejezi ki adott térfogaton belül, a keménység pedig azt, mennyire áll ellen a benyomódásnak. Az orvosi eszköz habbetét tervezésénél ezért ne egyetlen tulajdonság alapján döntsön.

Mit árul el a habszivacs sűrűsége (kg/m³)?

A sűrűség mértékegysége a kilogramm köbméterenként, jele kg/m³. Azt fejezi ki, hogy egységnyi térfogatú habnak mekkora a tömege. A habszivacs sűrűsége fontos szempont a tartósság és a terhelhetőség mérlegelésekor, de önmagában nem mutatja meg, milyen keménynek érződik az anyag. Ezért a sűrűséget és a keménységet külön adatként kezelje.

Ha a műszaki adatok között sűrűségi érték szerepel, ne következtessen belőle automatikusan a benyomódással szembeni ellenállásra. Az anyagválasztásnál a sűrűség mellett a keménységre vonatkozó adatokat, az eszköz tömegét és alakját, valamint az alátámasztás igényét is vegye figyelembe. A konkrét hab tulajdonságait mindig az adott anyag dokumentált műszaki adatai alapján mérlegelje.

Mit jelent a keménység az eszköz elhelyezésénél?

A keménység a hab benyomódással szembeni ellenállását jelenti. A betét kialakításánál azért fontos, mert az eszköz súlya, alakja és érintkezési felülete befolyásolja, hogyan támaszkodik a habra. Egy keskeny érintkezési pont másként terheli az anyagot, mint egy szélesebb felület. A megfelelő jellemzők kiválasztásakor ezért az elrendezést és az alátámasztási igényt is mérlegelje, ne az eszköz egészségügyi felhasználásából induljon ki.

A két tulajdonságot együtt, de egymástól elkülönítve értékelje. A nagyobb sűrűségből ne következtessen automatikusan nagyobb keménységre, és a keménység önmagában nem mutatja meg az anyag várható tartósságát. A tervezett felhasználás műszaki igényeit az anyag adatlapjával és a betét kialakításával együtt mérlegelje. A habbetét leírásában külön rögzítse a kívánt anyagjellemzőket, és ne tulajdonítson nekik klinikai alkalmasságot vagy garantált védelmi teljesítményt.

Betétforma és kivitel: milyen kialakítás illik az eszköz elrendezéséhez?

A betét formáját az eszközök alakja, száma és elhelyezési módja határozza meg. Egyetlen, egyszerű körvonalú tárgyhoz elegendő lehet az alapvető kivágás. Több, eltérő méretű eszköznél áttekinthetőbb lehet a külön rekeszes kiosztás, szabálytalan formájú tárgyhoz pedig kontúrozott fészek készíthető. Az orvosi eszköz habbetét tervezésekor a választás a tárolási elrendezésről szól, nem az eszköz rendeltetésének megváltoztatásáról.

A három kialakítás különböző igényekhez illeszkedik:

• Egyszerű kivágás: egy eszköz vagy kevés, hasonló alakú tárgy elhelyezésére alkalmas forma.
• Több rekeszes kiosztás: különböző tárgyak elkülönített, rendezett elhelyezését teszi lehetővé.
• Kontúrozott fészek: az eszköz körvonalához igazodó kivágás, amelynél az alak és az elhelyezési irány is szerepet kap.

A kialakítás megadásakor vegye számba, mely tárgyak kerülnek a betétbe, mekkora helyet foglalnak el, és hogyan szeretné kivenni őket. Egy hosszúkás eszköz rekesze például más arányú, mint egy szélesebb házzal és keskeny fogantyúval rendelkező tárgyé. A hozzáféréshez szükséges helyet is tervezze bele: az eszköz körvonalát követő kivágás eltér a kényelmes megfogást segítő, nyitottabb formától.

Mikor praktikus a különálló rekeszes elrendezés?

Több eszköz vagy tartozék tárolásakor a különálló rekeszek segítenek rendszerezni a betét tartalmát. A kiosztás igazodhat ahhoz, hogy egyes tárgyak hosszúkásak, mások kompaktabbak vagy eltérő alakúak. Nincs minden eszközre érvényes rekeszméret: a belső elrendezést a tényleges méretekhez, a tárolóhoz és a kívánt hozzáféréshez kell igazítani.

Rajzon vagy digitális tervben jelölje, melyik rekesz melyik tárgyhoz tartozik, és milyen irányban kerül bele. Így az elrendezés logikája a méretekkel együtt egyértelmű lesz. Ha nagyobb és kisebb tárgyak is helyet kapnak a betétben, a kivágásoknak nem kell azonos méretűnek vagy alakúnak lenniük. A kiosztás az adott eszközkészlethez készülhet.

Mikor érdemes a habhoz méretre készített huzatot választani?

Ha a kialakításhoz illik, az egyedi habhoz a habbal azonos méretűre készített huzat is rendelhető. A tervezésnél a végleges habalkatrész formáját és méreteit vegye alapul. A huzat anyagáról vagy teljesítményéről ne feltételezzen olyan tulajdonságot, amelyet a termékadatok nem rögzítenek.

A megfelelő forma kiválasztása után tervezze meg egyedi habbetétét a tárolóhoz és az eszközök elrendezéséhez igazítva.

Egyedi orvosi eszköz habbetét rendelése CNC-megmunkálással

Az egyedi gyártás a betét műszaki adatainak összeállításával kezdődik. Az orvosi eszköz habbetét megrendeléséhez adja meg a habalkatrész külső méreteit, a vastagságot, a kivágások körvonalát és azok helyét. Különítse el a hab méreteit a befogadó tároló méreteitől, majd jelölje az eszközök irányát és a belső kiosztást. Ezek az adatok adják a digitális konfiguráció alapját.

Hogyan segíti a CNC megmunkálás az egyedi formák elkészítését?

A CNC-vezérelt vágás során a digitális geometria alapján készülnek a habalkatrészek. A függőleges CNC-vágógép kontúrok és egyedi formák kialakítására használható, a vízszintes vágógép pedig habtömbök szeletelésére alkalmas. A megadott méretek és kontúrok alapján a CNC-megmunkálás milliméterpontos kialakítást tesz lehetővé. Ez különösen hasznos egyedi méretű betétnél, ahol a kivágások helye és aránya is a tárolóhoz igazodik.

A rendelés adatai alapján automatikusan elkészülnek a gyártási utasítások és a CNC-fájlok. Összetettebb kialakításnál ezért különösen fontos, hogy a rajz egyértelműen mutassa a kivágások helyét, irányát és mélységét. Ha több, eltérő alakú tárgy számára készül betét, minden rekesz pozícióját ugyanahhoz a kiindulási ponthoz viszonyítva jelölje. Így a digitális terv és a habalkatrész megmunkálása ugyanazokra a műszaki adatokra épül.

Mit készítsen elő a konfigurátoros rendeléshez?

A konfigurátor használata előtt rendezze össze a betét külső méreteit, a vastagságot, a formát és a kívánt belső elrendezést. Ellenőrizze, hogy a megadott számok a habalkatrészre vagy a tároló belső terére vonatkoznak-e. A kettő összekeverése eltérést okozhat a tervben. A kiálló részeket és a különböző alakú rekeszeket méretekkel és feliratokkal jelölje, ne csak szabadkézi körvonallal.

A Revotica szivacsvagas egyedi darabokat és nagy sorozatokat is gyárt, így a digitális konfiguráció egyedi igényekhez és ismétlődő gyártási feladatokhoz is használható. A konfigurátor azonnali árkalkulációt ad. A megadott műszaki adatok és a kiválasztott forma együtt teszik áttekinthetővé a rendelést.

Adja meg a habbetét méreteit a konfigurátorban, és rögzítse a kívánt formát, valamint a belső kiosztást.

Indítsa el a betét végleges tervezését

Mielőtt véglegesíti a tervet, gondolja át, változhat-e a tárolt eszközök köre. Ha a készlet állandó, az elrendezés minden tárgynak kijelölt helyet adhat. Ha idővel cserélődhetnek az eszközök vagy tartozékok, ezt a használati igényt is vegye figyelembe a kiosztásnál. Így a betét kialakítása a várható elrendezéshez igazodhat.

Az orvosi eszköz habbetét tervezési adatait egységes dokumentációként kezelje: a végleges méret, a forma és a rekeszek elrendezése ugyanazt a változatot írja le. Így könnyen áttekintheti, milyen adatok kerültek a konfigurációba, és melyik terv alapján készül a habalkatrész. A gondosan előkészített specifikáció egyértelmű kiindulópont az egyedi gyártáshoz.

Tervezze meg egyedi habbetétét a Revotica szivacsvagas konfigurátorában, és adja meg a kívánt méreteket és kialakítást.

Gyakori kérdések az egyedi habbetétekről

Kérhető egyetlen darab orvosi eszköz habbetét?

Igen, a Revotica egyetlen darabos megrendeléstől nagy sorozatok gyártásáig vállal egyedi habfeldolgozást. A mennyiség mellett a habalkatrész mérete és formája is az adott tervhez igazítható. Egy darabos rendelés előtt írja össze, milyen eszköz kerül a betétbe, hogyan helyezkedjen el, és mekkora külső méret fér el a tárolóban. A gyártási kialakítás a megadott műszaki adatokból indul ki.

Készülhet habbetét műszaki rajz alapján?

A gyártási utasítások és a CNC-fájlok a rendeléskor megadott méretek és formai adatok alapján automatikusan készülnek. A kontúrokat és a belső elrendezést egyértelműen jelölje méretezett vázlaton, amelyen az eszközök iránya és a kivágások helye is látható. A konfigurátorban megadott műszaki adatokból készül a gyártási feladat.

Rendelhető a habbetéthez méretre készített huzat?

Igen, az egyedi habhoz a habbal azonos méretűre készített textilhuzat is rendelhető. A tervezésnél a végleges habméreteket használja, ne a tároló belső méreteit adja meg huzatméretként. Ha a betét kivágásai vagy kontúrjai összetettek, ezeket is vegye figyelembe a kialakítás megadásakor. A huzat kiválasztásánál az adott termék adatain alapuló tulajdonságokat vegye figyelembe.

Milyen vastagságban rendelhető szivacslap?

A szivacslap 1 cm-15 cm vastagságban, egész centiméteres lépésekben rendelhető. A választható vastagságok: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14 és 15 cm. A megfelelő vastagságot a rendelkezésre álló hely és a tervezett kialakítás alapján válassza ki. A konfigurációban a vastagságot a hosszúságtól és a szélességtől külön adja meg.

Szállítható az egyedi habbetét Magyarország egész területére?

Igen, a Revotica Magyarország egész területén kiszolgálja a megrendelőket. A rendeléshez nem kell egy adott városhoz vagy térséghez kötődnie. A konfigurációban adja meg a betét méreteit és formáját, a rendeléshez pedig a magyarországi szállítási címet.

Miből készül az egyedi habbetét?

Az egyedi betét poliuretán habból készül, amelyet a megadott méretre és formára dolgoznak fel. A Revotica a külső méretek, a kivágások és az elrendezés alapján készíti el az egyedi habalkatrészt. A poliuretán hab megnevezése önmagában nem jelent orvosi minősítést, klinikai alkalmasságot vagy szabványmegfelelést. Ha az anyaggal szemben külön műszaki követelmény merül fel, azt a betét alakjára és méreteire vonatkozó adatoktól elkülönítve kezelje.
